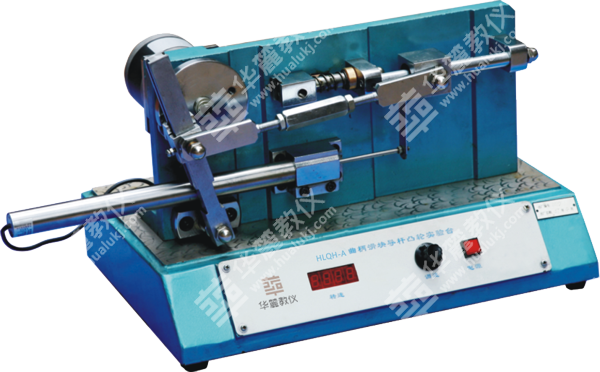

該實驗臺通過線位移傳感器及步進電機，采集實驗機構的實時參數，經計算機專用軟件對數據進行分析處理，并繪制出實驗機構的運動規律曲線，使學生能夠很好地了解曲柄滑塊機構、擺動導桿滑塊機構、盤形凸輪機構的運動時性, 掌握位移、速度、加速度的測定方法。該實驗臺適用于《機械原理》課程開設設計性、綜合性實驗，是機械原理實驗室的重要設備之一。
實驗項目內容：
1．組裝四種典型的平面機構：
◎曲柄滑塊機構；
◎擺動導桿滑塊機構；
◎直動滾子推桿盤形凸輪機構；
◎直動平底推桿盤形凸輪機構。
2．測定上述四種機構從動件的位移、速度、加速度，并繪制運動參數曲線。
主要技術特點：
1.用于測試四種典型平面機構的位移、速度、加速度，并繪制運動參數曲線。
2.機構的大多數零配件通用，轉換拼裝方便，機構的部分幾何參數可調整。
3.采用步進電機驅動，輸入轉速穩定。
4.系統軟件穩定，能實現恒轉速輸入，恒轉矩輸出，操作簡單、直觀，使用方便。
5.實驗臺外形為工作臺板+箱柜落地式結構，下裝有可調地腳螺栓和活動輪，便于實驗室調整布置。

主要配置及技術參數：
◎步進電機  1臺  額定轉矩  2.2N.m；  ◎轉速  n =0-100r/min；
◎線位線移傳感器  1個；
◎零件存放箱   1個；
◎專用軟件光盤  1張；
◎外形尺寸：   600×340×320㎜㎜；
◎質 量： 80kg。
