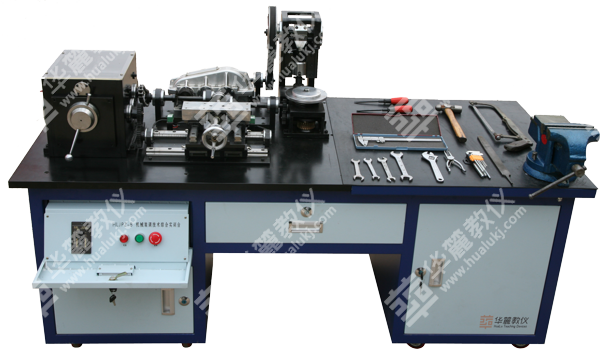

機械裝調技術綜合實訓臺是我公司根據國家職業標準及行業標準，依照各大專院校的教學要求和內容，如技工院校、職業院校的“機械制造技術”、“機電設備安裝與維修”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研發的最佳實訓裝置。主要培養學生對整套機械裝置的設計與搭接方法，使學生從機械識圖、繪圖、包括裝配圖、部件圖、組件圖、零件圖等有一個較全面的認識，同時對鉗工的基本操作、零部件與機構的裝配工藝要求及調整、裝配質量的檢驗有一個完整的學習過程；提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試與維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
實訓裝調項目：
1. 變速箱的裝配與調整
2. 齒輪減速器的裝配與調整
3. 二維工作臺的裝配與調整
4. 五工位間隙回轉工作臺的裝配與調整
5. 小沖床機構的裝配與調整
6. 機械傳動的安裝與調整
主要配置及技術參數：
1．實訓工作臺：
1) 技術性能配置
a) 輸入電源：單相三線AC220V±10% 50Hz。安全保護：具有漏電流保護，安全符合國家相關標準。
b) 實訓臺上包含緊停開關、啟動與停止按鈕以及電機調速板；交流無極減速電機1臺：電機功率P=375W，最高轉速1350r/min。
c) 工作臺臺面為雙工位臺面，由30mm、45＃鋼制與木質橡膠墊相結合。裝有操作虎鉗，外形尺寸規格1800×750×745（mm），柜體采用2.5厚冷軋鋼板表面噴塑處理，具有高強度高穩定性。
d) 實訓臺主要裝調配置：a全鋁制展開式正斜二級變速器模塊一套。b錐正齒輪帶雙輸出配支架傳動軸模塊二套。c曲柄式五工位組合沖床模塊一套。d帶滾珠絲杠二維機構模塊一套。e機床旋轉式5檔變速雙軸輸出，45＃鋼制五檔變速模塊一套。
2) 機械裝調區域
學生可在上面安裝調試各種機械結構。
3) 鉗工操作區域
主要由鐵臺面、橡膠墊、虎鉗等組成。
2．機械裝調對象
1. 交流減速電機
2. 機床旋轉式5檔變速雙軸輸出，45＃鋼制五檔變速模塊（主變速箱）
3. 全鋁制展開式正斜二級變速器模塊
4. 帶滾珠絲杠二維機構模塊
5. 曲柄式五工位組合沖床模塊
6. 錐正齒輪帶雙輸出配支架傳動軸模塊
7. 各模塊組合成傳動整體方案可實現任意角度畫線等于中孔實訓臺，整體傳動方案布局為多重。
