該實驗系統是一套集液壓氣動元件結構原理展示、實物拆裝和圖片視頻教學的綜合實驗系統，可與各高校、職業院校《液壓與氣壓傳動》類課程實驗教學配套使用，也可直接供企業人員進行液壓與氣壓傳動的專業培訓。

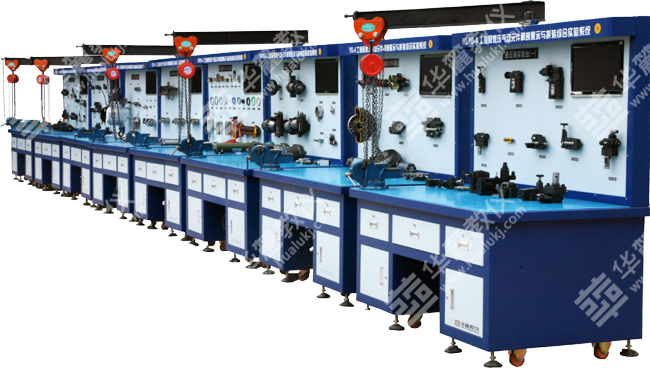

綜合實驗系統由八個實驗臺構成，每臺均配套多媒體教學系統；配置播控一體顯示屏1套。該教學系統能針對該實驗臺上的液壓或氣動元件進行原理、拆裝實驗指導，包括文字說明、各種拆裝過程圖片和視頻。

八個實驗臺的名稱以及各實驗臺實驗功能：

1、液壓泵、馬達及儀表實驗臺(一)、(二)：

(1)液壓泵(齒輪泵、柱塞泵、葉片泵)的結構原理與拆裝綜合實驗。

(2)液壓馬達(柱塞馬達、葉片馬達)的結構原理與拆裝綜合實驗。

(3)液壓泵、馬達變量機構的變量原理與拆裝實驗。

(4)常用液壓儀表(液壓壓力表、行程開關、壓力繼電器、半導體型壓力開關、壓力傳感器、渦輪流量傳感器、數顯壓力傳感器/變送器、渦輪流量傳感器/流量顯示儀)的傳感原理與拆裝綜合實驗。

2、液壓閥實驗臺(一)：

(1)溢流閥(直動式溢流閥、先導式溢流閥、電液比例溢流閥)的結構原理與拆裝綜合實驗。

(2)其它形式壓力控制閥(單向順序閥、先導式減壓閥)的結構原理與拆裝實驗。

(3)插裝閥(蓋板式二通插裝閥、蓋板式插裝溢流閥、螺紋式插裝溢流閥)的結構原理與拆裝綜合實驗。

3、液壓閥實驗臺(二)：

(1)常用方向控制閥(單向閥、液控單向閥、手動換向閥、三位四通電磁換向閥、電液換向閥)的結構原理與拆裝綜合實驗。

(2)常用流量控制閥(單向節流閥、調速閥、同步閥)的結構原理與拆裝綜合實驗。

4、液壓油缸實驗臺：

常用液壓缸(單活塞桿油缸、雙活塞桿油缸、柱塞缸、多級伸縮式油缸)的結構原理與拆裝綜合實驗。

5、工程機械液壓元件實驗臺：

(1)工程機械制動系液壓元件(制動主泵、制動分泵、制動離合器總泵)的結構原理與拆裝實驗。

(2)液力變矩器的結構原理與拆裝實驗。

(3)工程機械轉向器的結構原理與拆裝實驗。

(4)工程機械多路閥的結構原理與拆裝實驗。

6、液壓輔助元件實驗臺：

(1)常用液壓輔助元件(蓄能器、油箱加油過濾器、油泵吸油過濾器、高壓過濾器、壓差發訊器、水冷卻器)的結構原理與拆裝綜合實驗。

(2)各類液壓管接頭、液壓密封件的認識性實驗。

7、氣動元件實驗臺：

(1)氣源元件(小型空氣壓縮站、氣動三聯件)的結構原理與拆裝實驗。

(2)常用氣動執行元件(單活塞桿氣缸、雙活塞桿氣缸、氣動馬達)的結構原理與拆裝實驗。

(3)常用氣動換向及輔助元件(氣動二位五通電磁換向閥、氣動旋轉接頭、氣動消聲器、氣動三通接頭)的結構原理與拆裝實驗。
