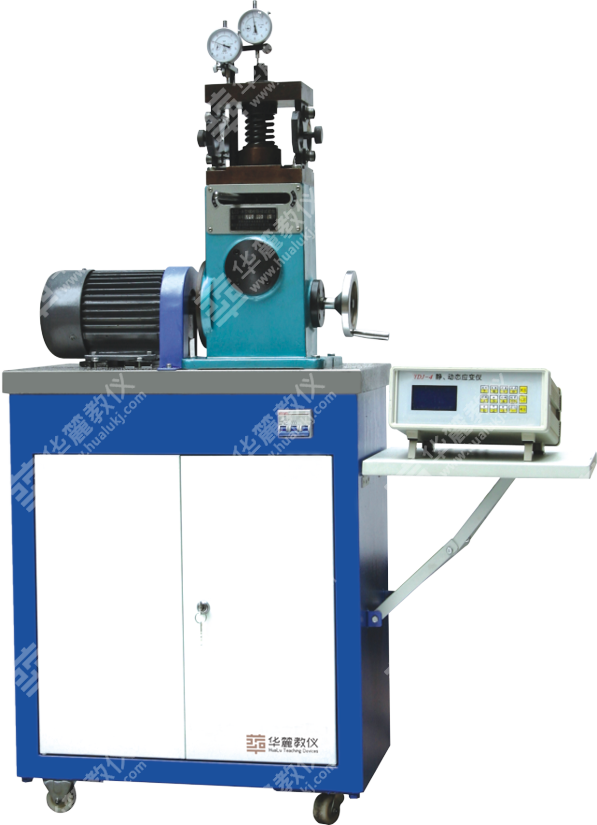

該實驗臺是采用現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，適用于《機械設計》、《機械創新設計》等課程開設設計性、綜合性實驗，是機械設計實驗室的重要設備之一。
實驗項目內容：
1．單個緊螺栓聯接的靜、動態受力實驗，繪制螺栓和被聯接件受力與變形的靜、動態曲線。
2．了解單個螺栓緊聯接在擰緊過程中各部分的受力情況。
3．通過螺栓受動變軸向載荷時，改變螺栓聯接的相對剛度實驗，觀察螺栓動應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。并能顯示和打印實測曲線。
主要技術特點：
1．可實現八種不同相對剛度的單個螺栓緊聯接，進而完成其靜態及動態實驗。
2．軟件具有螺栓聯接靜、動態實測與仿真功能。
3．實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
主要配置及技術參數：
◎三相交流電動機功率：P=375W n=910r/min；
◎被測螺栓 一根 螺紋M16 ,材料40Cr
◎電阻應變片電阻值：R=120Ω；
◎靈敏度系數：K=2.20；
◎靜動態電阻應變儀 一臺 測量通道：12路；
◎外形尺寸：600×355×1300㎜；
◎質量：105kg。
