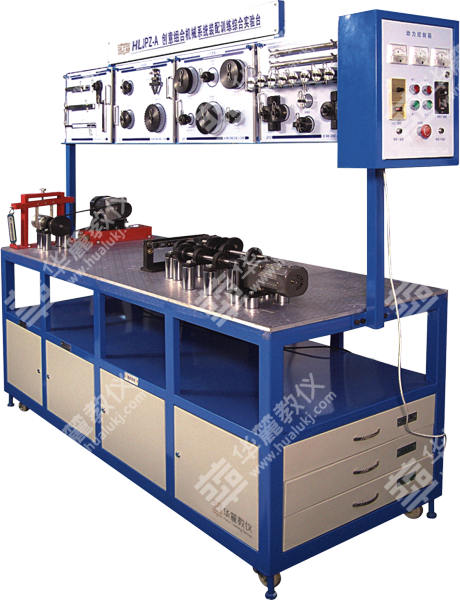

該實驗臺開辟了機械設計與制造一體化實驗的新課題，打破了機械設計與機械制造分離的學科壁壘，創造性地將機械設計基礎與機械制造基礎的實驗實訓綜合，有利培養學生的機械設計能力，工藝分析能力和工程實踐能力，是構建開放性、創新型的機械設計與制造技術綜合實驗室的重要之一。
實驗項目及內容：
1. 機械零件技術測量；
2. 機械傳動方案設計；
3. 機械系統裝配實訓；
4. 機械系統性能測試與分析；
5. 機械系統設計失誤分析；
主要技術特點:
1．能夠進行單軸、共線軸系和平行軸系的安裝聯接、運轉測量以及對比分析。典型傳動件在不同轉速、載荷條件下的簡單特性比較。
2．突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝后運轉的相關問題。
3．將機械加工裝配質量同性能相互聯系，在運轉的條件下，對精度建立起直觀的概念。
4．對多種傳動類型進行比較分析，充分理解不同傳動類型的特點及其適用范圍。
5．配備了詳盡實驗指導書，多媒體模擬實驗教學光盤。
6．該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。
主要配置技術參數:
1.機械零部件 1套
2.測量器具 1套
◎游標卡尺 0-150mm
◎外徑千分 0-25mm
◎組合角尺 0-102mm
◎百分表 0-10mm
◎齒型規 1套
◎帶型規 1套
◎塞尺 0.0381-0.635mm
◎水平儀 90mm
◎數字轉速表 5-999.9；1000-99999r/min
◎帶張力測量儀
◎SJ-1噪聲測量儀
3. 交流調速大電機 N=250W
220V n=0-1440r/min
◎交流調速小電機 N=60W 220V
n=0-300r/min
4. 外形尺寸 2150×800×2000mm
