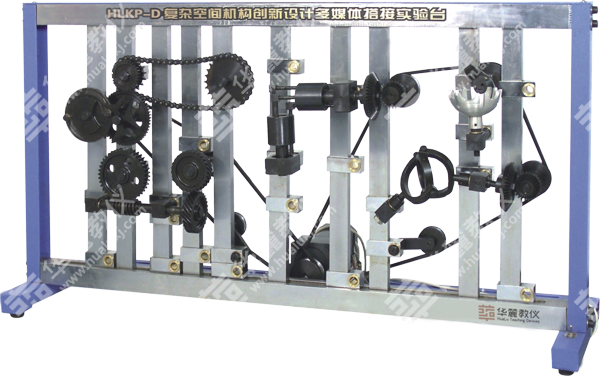

該實驗臺拓展了機械原理實驗的內容，突出了以空間機構為對象的設計性、綜合性實驗。有利提升學生的實驗綜合和設計能力、創新能力和工程實踐能力，可供學生《機械原理》課程學習、畢業設計及機械創新設計使用，是構建開放型創新型實驗室的重要設備之一。
主要技術特點:
1．該實驗臺可對學生進行空間機構拼裝的兩次訓練，第一次是虛擬拼裝仿真，第二次是實物拼裝。
2．實驗臺機械部分主要由機架和零件存放箱組成，零件存放箱內存有能組裝30種空間機構的全部零部件。
3．該實驗臺配備了由我公司與知名高校聯合研發的平面及空間機構三維虛擬仿真軟件；該軟件建有三維零件庫及零件功能和應用的文字說明；具有機構拼裝順序錯誤的判斷功能；具有在局域網上聯機使用的網絡功能；能完成30種空間機構運動的三維動畫演示；能完成30種空間機構的裝配訓練,并給出機構組件正確裝配的順序清單，供給學生上機實踐操作用； 能自動完成30種空間機構的裝配和拆卸分解過程爆炸演示。
實驗項目：
1．空間機構運動方案設計；
2．空間機構虛擬裝配與仿真；
3．空間機構裝配實訓；
4．空間機構傳動系統運動分析。
主要配置及技術參數：
◎?qū)嶒炁_機架 1個, 尺寸:1200 ×350 ×650 ㎜；
◎旋轉電機 1個：功率 P=90W，
交流220V；轉速 n =10r/min；
◎?qū)嶒炁_配零件存放箱 1個；
◎?qū)Ｓ锰摂M軟件光盤 1張。
